T2SLセンサ搭載近赤外線カメラT2SL NIR Camera
NIRCam-320EX
【販売休止のお知らせ】
近赤外線カメラ「NIRCam-320EX」につきまして、使用しているセンサーの生産終了により、販売を休止しております。
誠に恐れ入りますが、ご了承のほどよろしくお願いいたします。

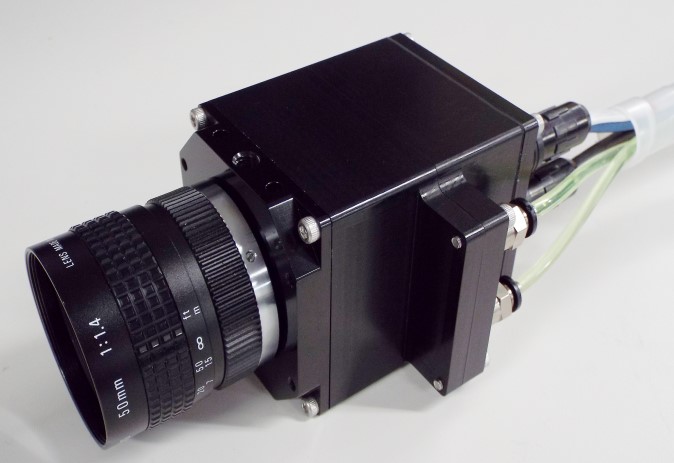

f=50mmレンズとの組み合わせ

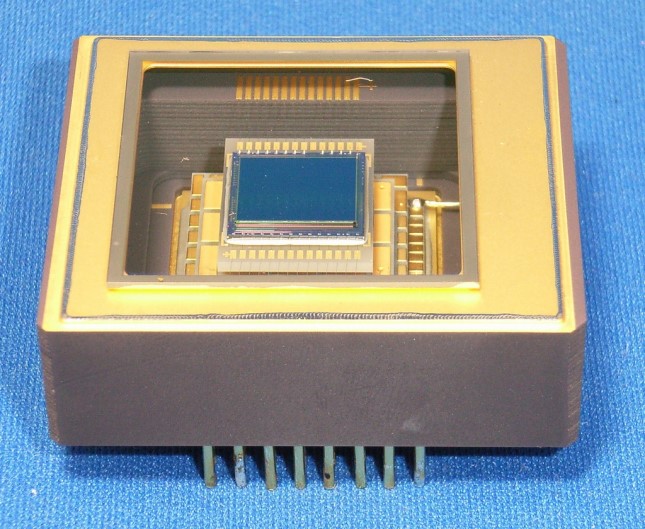

ディテクタ外観
特徴
- InGaAs/GaAsSbTypeⅡ超格子素子FPAを搭載した、広帯域近赤外線カメラです。
- センサ内臓のペルチェ素子と独自水冷機構により、素子を-75℃で冷却しながらコンパクトなカメラヘッドを実現しています。
- カメラリンク(CameraLink)出力で、外部トリガ撮影に対応しており、工業用検査にも最適です。
- 有効画素数：320×256ピクセル
- 素子ピッチ：30μm
- 感度波長域：1.0～2.35μm
- 最大フレームレート：350fps
用途
- 水分検出
- シリコンウェハー透過検査
- 異種材料識別（医薬品など）
- 高温温度計測
カメラ撮像例
| シリコンウェハー | 水と灯油 |
 |
 |
カメラ仕様
| 項目 | 仕様 |
|---|---|
| センサ | TypeⅡ超格子結晶アレイセンサ |
| エリア有効画素数 | 320×256ピクセル |
| ピクセルピッチ | 30μm/pixel（受光面サイズ：9.6mm×7.68mm） |
| 感度波長帯域 | 1.0～2.35μm |
| フレームレート | 最高350fps |
| AD分解能 | 16bit |
| システム構成 | カメラヘッド（撮像部）＋コントロールユニット（水冷制御・画像出力） |
| 画像出力インターフェース | CameraLink Base Configuration × 1 コネクタ：SDR |
| 制御用インターフェース | RS-232C（CameraLink経由） |
| 電源（コントロールユニット入力） | AC100V 消費電力：55W（室内28℃にて）最大75W |
| 使用温度 | -10～+50℃（結露なきこと） |
| 保存温度 | -25～60℃（結露なきこと） |
| 温度制御機能 | センサ内臓ペルチェクーラーによるＴＥＣ搭載 （排熱は水冷にて外部冷却） |
| 外部トリガ機能 | 非同期トリガ撮像可能（CameraLink CC1経由でトリガ入力） |
| レンズマウント | 標準：Ｃマウント（M42マウント可） |
| 寸法 | W78mm × H60mm × D78mm（レンズ含まず） |
| コントロールユニット寸法 | W300mm × H150mm × D250mm |

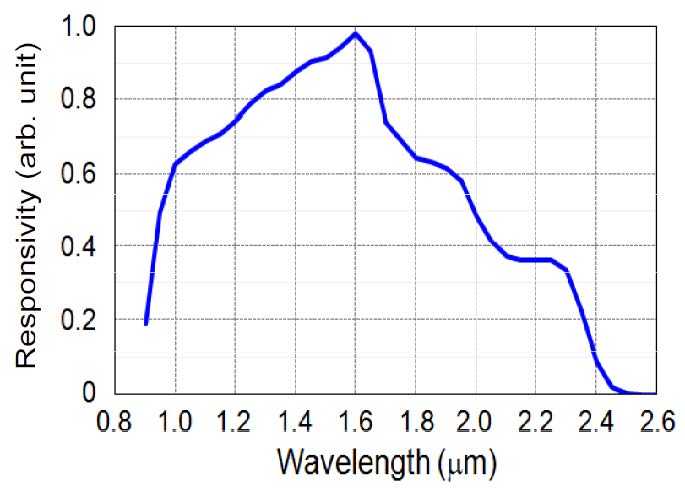

感度波長域

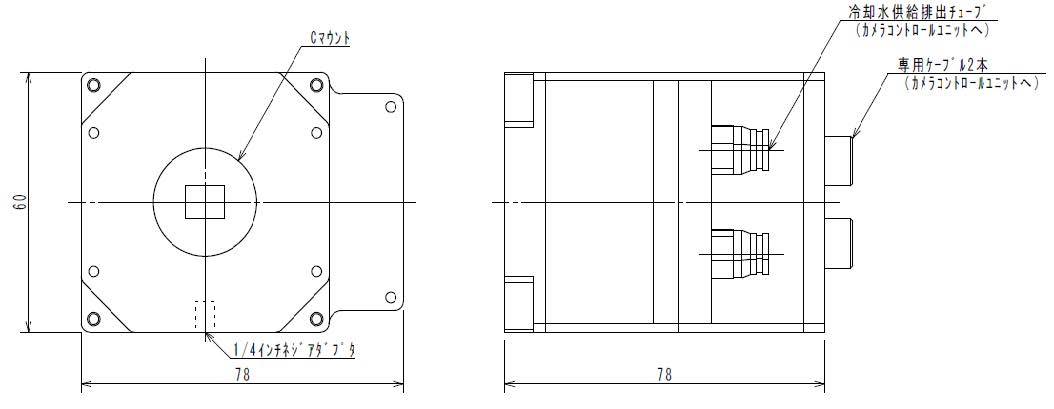

本体外観図
