遠赤外線カメラ VIM640GS

【カメラ型番変更のお知らせ】

このたび、弊社赤外線カメラの型番を変更させていただく事になりました。

詳細につきましては、ラインナップ型番 変更一覧 [PDF] をご確認下さいますよう、お願い申し上げます。

遠赤外線カメラ
VIM640GS

1. 概要

従来の 遠赤外線カメラ VIM640G2 に高感度センサ「PICO640S」を搭載することで、温度差の低い対象物も鮮明に撮影することが可能です。

遠赤外線カメラ VIM640G2 に「PICO640」「PICO640S」の各センサを搭載し、比較を行ないました。

遠赤外線カメラ VIM640G2 カメラ本体

2. センサ仕様

項目 仕様
センサ型番 PICO640-046 PICO640S
ピクセルピッチ 17μm × 17μm
エリア有効画素数 640 × 480 ピクセル
感度波長 LWIR (8~14μm)
受光面サイズ 10.88mm × 8.16mm
(イメージサークルφ13.6mm)
ダイナミックレンジ 50℃以上 @300K F/1.0 30Hz
センサNETD
@300K F/1.0 30Hz
50mK 30mK
有効画素 99.5%以上 99.8%
動作温度 -40℃ ~ +85℃

3. カメラ仕様

項目 仕様
カメラ型番 VIM640G2 VIM640GS
センサ PICO640-046 PICO640S
画素数 640 × 480 ピクセル
カメラNETD
300K F/1.0 30Hz
< 60mK(※1) < 40mK(※1)
フレームレート 30fps (固定)
TEC なし
カメラ補正方式 シャッタ内蔵型補正+シャッタレス補正
シャッタレス補正
シャッタ センサ前シャッタ内蔵タイプ or シャッタレスタイプ
キャリブレーション
テーブル
1シーン(最大4シーンまで対応可能)
電源 【電源】5V 0.5A / 【シャッタ用電源】5V 2A
シーン温度範囲 -20℃ ~ +120℃
【オプション】50℃ ~ 500℃まで対応可能
(その他温度レンジについてはご相談下さい)
温度動作 -10℃ ~ +50℃(結露なきこと)
保存温度 -25℃ ~ +60℃(結露なきこと)

(※1) レンズやシーン温度範囲や動作温度範囲によっては達成できない場合があります

NETD (Noise Equivalent Temperature Difference / 雑音等価温度)…カメラでどれだけ細かい温度差を見分けられるかの指標です。

センサについて「PICO640」に比べ、「PICO640S」の方が、NETDの数値が小さいため、微小温度差を検出することが可能です。

4. 比較画像

屋外(晴天時)

可視カメラでの撮影画像可視カメラ

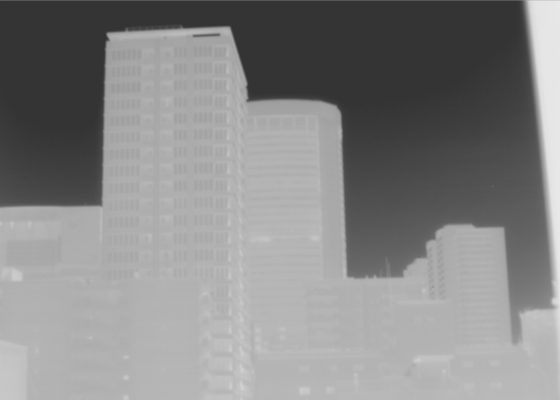

VIM640G2 カメラでの撮影画像VIM640G2

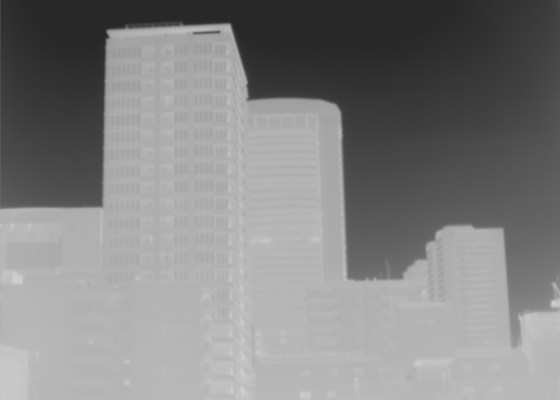

VIM640GS カメラでの撮影画像VIM640GS

温度差が顕著な対象物での差は、ほぼありません。

VIM640GS カメラでの撮影画像(拡大)
VIM640G2 カメラでの撮影画像(拡大)

PICO640,PICO640Sの各センサを搭載した遠赤外線カメラにて撮影した画像を並べています。

コントローラーを左右にスライドさせて画像を比較して頂けます。

被写体:壁

可視カメラでの撮影画像可視カメラ

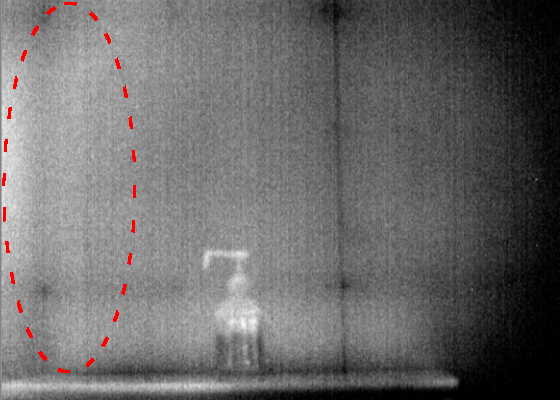

VIM640G2 カメラでの撮影画像VIM640G2

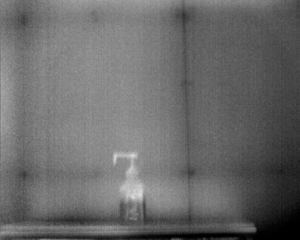

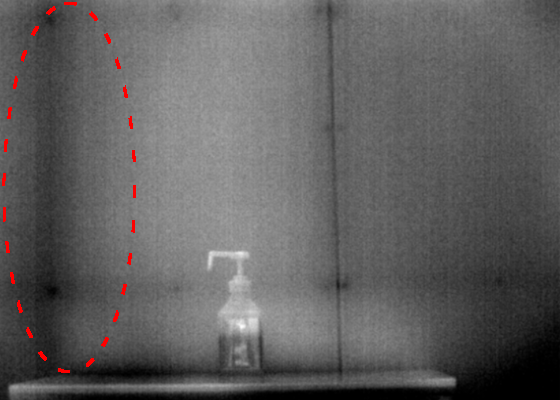

VIM640GS カメラでの撮影画像VIM640GS

VIM640GS で撮影した場合、表面温度差の低い壁の中の建材まで映っています。

VIM640GS カメラでの撮影画像(拡大)
VIM640G2 カメラでの撮影画像(拡大)

PICO640,PICO640Sの各センサを搭載した遠赤外線カメラにて撮影した画像を並べています。

コントローラーを左右にスライドさせて画像を比較して頂けます。

被写体:天井

可視カメラでの撮影画像可視カメラ

VIM640G2 カメラでの撮影画像VIM640G2

VIM640GS カメラでの撮影画像VIM640GS

VIM640GS で撮影した場合、表面温度差の低い天井の中の建材まで映っています。

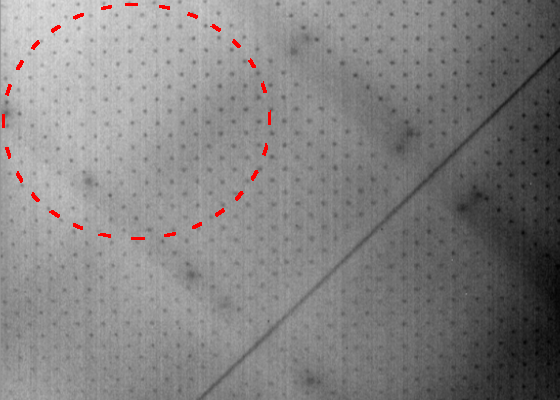

VIM640GS カメラでの撮影画像(拡大)
VIM640G2 カメラでの撮影画像(拡大)

PICO640,PICO640Sの各センサを搭載した遠赤外線カメラにて撮影した画像を並べています。

コントローラーを左右にスライドさせて画像を比較して頂けます。

被写体:カレンダー

可視カメラでの撮影画像可視カメラ

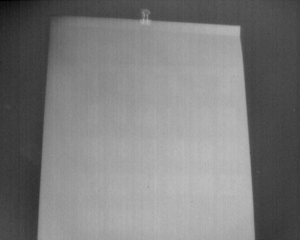

VIM640G2 カメラでの撮影画像VIM640G2

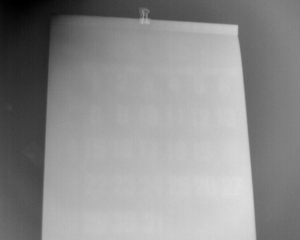

VIM640GS カメラでの撮影画像VIM640GS

VIM640GS で撮影した場合、カレンダーの文字が薄っすらと目視できます。

VIM640GS カメラでの撮影画像(拡大)

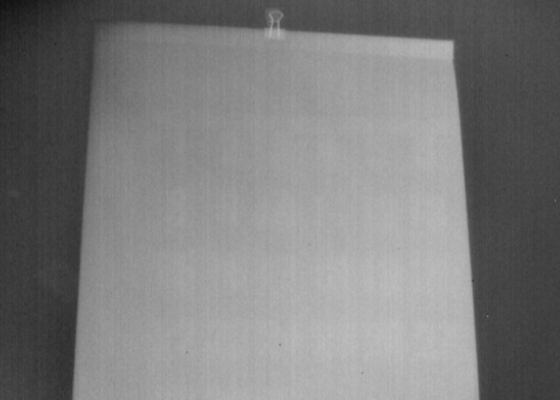

VIM640G2 カメラでの撮影画像(拡大)

PICO640,PICO640Sの各センサを搭載した遠赤外線カメラにて撮影した画像を並べています。

コントローラーを左右にスライドさせて画像を比較して頂けます。

被写体:服

可視カメラでの撮影画像可視カメラ

VIM640G2 カメラでの撮影画像VIM640G2

VIM640GS カメラでの撮影画像VIM640GS

VIM640GS で撮影した場合、表面温度差の低い衣服の皺や質感も捉えています。

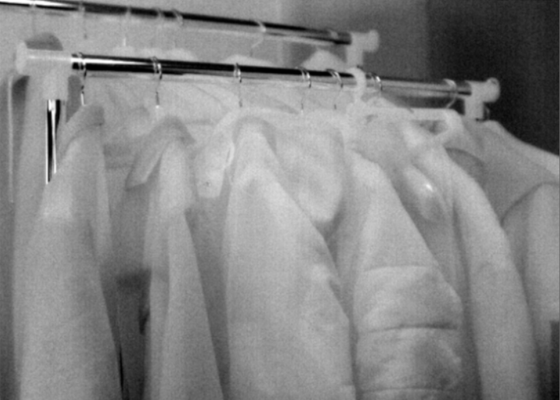

VIM640GS カメラでの撮影画像(拡大)
VIM640G2 カメラでの撮影画像(拡大)

PICO640,PICO640Sの各センサを搭載した遠赤外線カメラにて撮影した画像を並べています。

コントローラーを左右にスライドさせて画像を比較して頂けます。

5. NETD計測結果

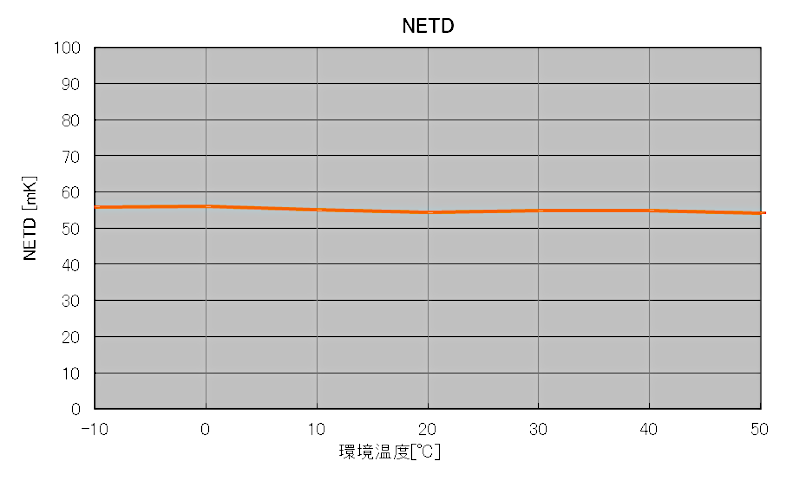

PICO640 (VIM640G2)

グラフ「NETD PICO640(VIM640G2)」

PICO640S (VIM640GS)

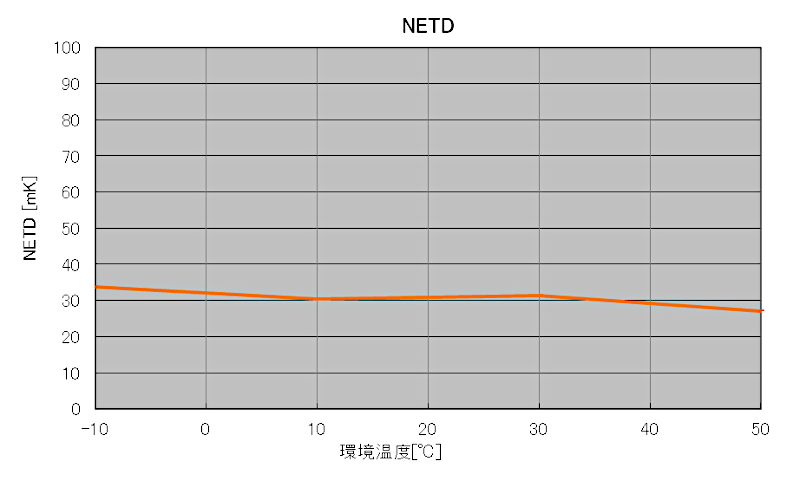

グラフ「NETD PICO640S(VIM640GS)」

グラフをクリックしますと拡大して表示されます
(グラフ拡大時、クリックで元の画面に戻ります)

6. 温度精度ターゲット温度と検知温度の差分

PICO640 (VIM640G2)

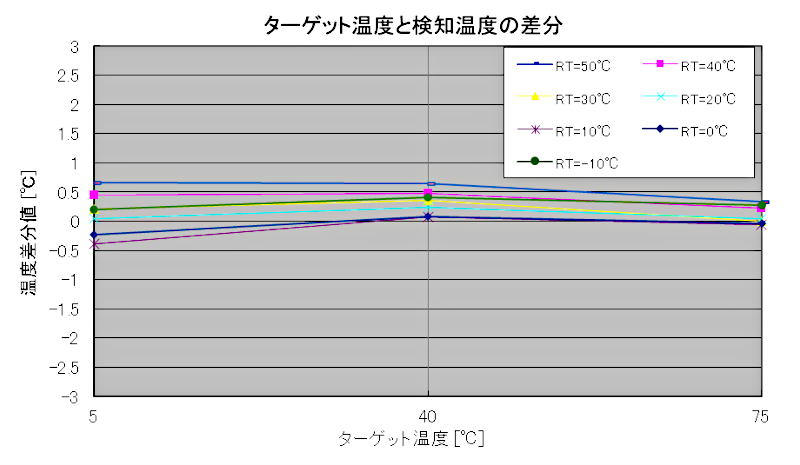

グラフ「温度精度 ターゲット温度と検知温度の差分 PICO640(VIM640G2)」

PICO640S (VIM640GS)

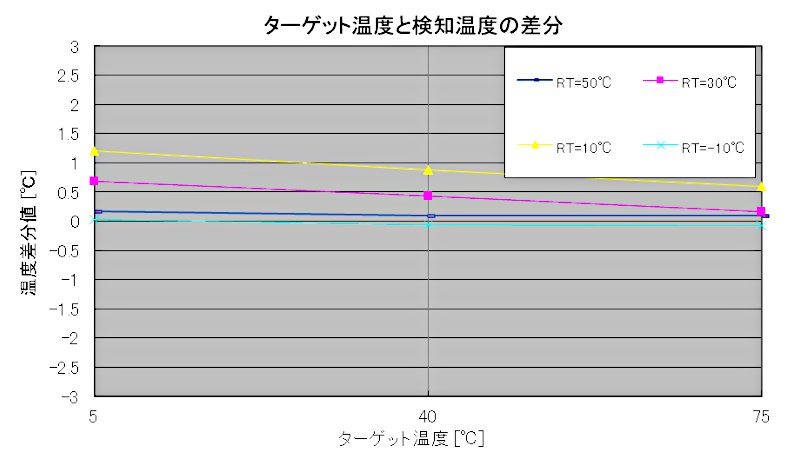

グラフ「温度精度 ターゲット温度と検知温度の差分 PICO640(VIM640GS)」

グラフをクリックしますと拡大して表示されます
(グラフ拡大時、クリックで元の画面に戻ります)

7. 遠赤外線カメラVIM640G2「PICO640」「PICO640S」センサ比較 ご紹介(映像)

遠赤外線カメラVIM640G2「PICO640」「PICO640S」センサ比較 について、上記の内容を動画で紹介しています。

その他、ご不明点がございましたら、弊社までお問い合わせください

上記の動画は、YouTube のページでもご覧いただけます。

YouTube【遠赤外線カメラVIM640G2「PICO640」「PICO640S」 センサ比較】

8. PICO640Sセンサ搭載 遠赤外線カメラ VIM640GS+OPH-25225Z 製品紹介(映像)

高感度センサ「PICO640S」搭載の弊社遠赤外線カメラであれば、様々なF値のレンズを使用した場合もクリアな画像を撮像することが可能になりました。

遠赤外線カメラVIM640GS+ズームレンズOPH-25225Zの組み合わせ製品を動画で紹介しています。

その他、ご不明点がございましたら、弊社までお問い合わせください

上記の動画は、YouTube のページでもご覧いただけます。

YouTube【PICO640Sセンサ搭載 遠赤外線カメラ VIM640GS+OPH-25225Z 製品紹介】
