InGaAs近赤外線カメラInGaAs NIR Camera
NIRLine-1K/2K
※こちらのカメラは「生産中止品」となりました。
ほかのカメラよりお選びいただきますよう、お願い申し上げます。
カメラ外観
特徴
- InGaAsディテクタ搭載で高速ラインスキャン動作が可能」
- 有効画素数：1024ピクセル（NRLine-1K）
- 有効画素数：2048ピクセル（NRLine-2K）
- 素子ピッチ：12.5μm
- 感度波長域：0.9～1.7μm
- 最大ラインレート：40KHz（NRLine-1K）
- 最大ラインレート：10KHz（NRLine-2K）
用途
- FPD内部パターン検査
- 太陽電池セルクラック検査
- 印刷樹脂シート検査
- 異種液体識別
カメラ画像例
 |
 |
| 500円硬貨 | ＴＦＴマトリックスパターン |
カメラ仕様
| 項目 | Line-1K | Line-2K |
|---|---|---|
| センサ | InGaAsリニアセンサ | |
| 有効画素数・ 受光面サイズ |
1024ピクセル 12.5×12.5μm |
2048ピクセル 12.5×12.5μm |
| ラインレート | 最高40kHz | 最高10kHz |
| 露光時間 | 10μs～1sで可変 | |
| 感度波長帯域 | 0.9～1.7μm（上記「感度波長域」参照） | |
| AD分解能 | 16bit | |
| 暗電流 | 0.5pA | |
| Fullwell | 74.9Ke- ～ 31.9Me- | 62Ke- ～ 10Me- |
| 画像出力インタフェース | CameraLink, Base Configuration × １ | |
| 制御用インタフェース | RS-232C（CameraLink経由） | |
| 電源・消費電流 | DC +12V 1A | |
| 使用温度 | -10～+50℃（結露なきこと） | |
| 保存温度 | -25～+60℃（結露なきこと） | |
| 外部トリガ機能 | 外部トリガ入力およびCameraLink CC1信号によるライン同期撮影が可能 | |
| レンズマウント | 標準：M42マウント（オプションでFマウントにも対応可能） | |
| 寸法 | W60mm × H60mm × D62mm（本体のみ） | |

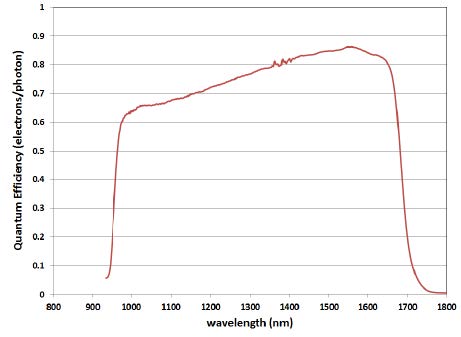

感度波長特性

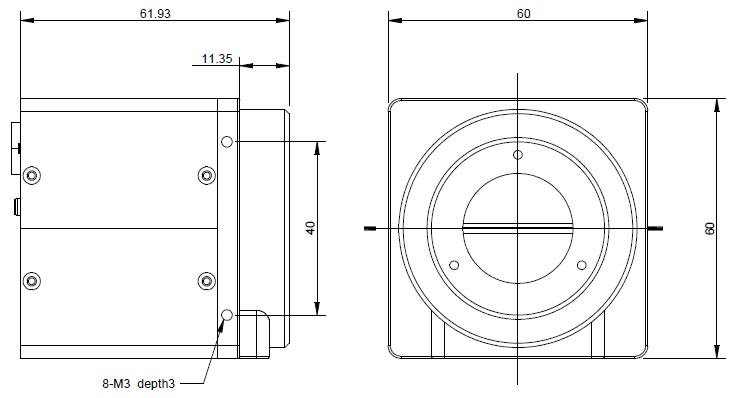

本体外観図
