InGaAs近赤外線カメラInGaAs NIR Camera

NIRCam-640SN

特徴

  • センサに温度調整機能(TEC)を内蔵しており、安定した近赤外画像が取得可能です。
  • 高感度特性を生かして、フィルタを装着した分光画像の取得に最適です。
  • 高感度ながら従来機より低価格を実現。さらに安価なTECなし仕様もあります。
  • 有効画素数:640×512ピクセル
  • 素子ピッチ:15μm
  • 感度波長域:0.9~1.7μm (オプション:0.4~1.7μm)
  • 最大フレームレート:98fps

用途

  • 水分検出
  • 異種材料識別(医薬品など)
  • シリコンウェハー透過検査
  • 高温温度測定(200℃以上)

カメラ撮像例

室内人物 ICカード透過画像
室内人物画像 ICカード透過画像

カメラ仕様

項目 仕様
センサ InGaAsアレイセンサ
エリア有効画素数 640×512ピクセル
ピクセルピッチ 15μm/pixel(受光面サイズ:9.6mm×7.68mm)
感度波長帯域 0.9~1.7μm(オプションで0.6~1.7μmもあります)
Full Well Capacity 43Ke- (高感度)/120Ke-(中感度)/1.44Me-(低感度)
暗電流 30fA Noise with ROIC <30e-(高感度)
フレームレート 1~98fps
AD分解能 16bit
露光時間 1μs~900msで可変(上限はフレームレート設定値により変わります)
光学フィルタ 25.4mm径のフィルタを装着可能(レンズ―センサ間に挿入)
画像出力インターフェース CameraLink Base Configuration × 1TAP コネクタ:SDR
制御用インターフェース RS-232C(CameraLink経由)
電源・消費電力 電圧: DC 12V±1V ・ 消費電力:最大9W
使用温度 -10~+50℃(結露なきこと)
保存温度 -25~60℃(結露なきこと)
温度制御機能 センサ内蔵TECあり
外部トリガ機能 フレーム同期・非同期トリガ撮像可能
レンズマウント 標準:CマウントおよびM42マウント兼用
寸法 W61mm × H59mm × D81mm(レンズ含まず)

感度波長域

本体外観図

比較画像【透過光】

本製品の感度波長域 0.9~1.7μm 内で透過光を捉えICカードを撮像した画像です。

下から光を当てることでICカード内の回路が目視できます。

画像:可視カメラでのICカード撮像写真可視カメラ

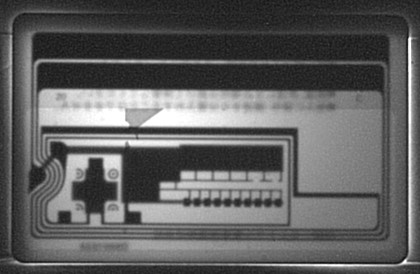

画像:赤外線カメラでのICカード撮像写真近赤外線カメラ

比較画像【反射光】

本製品の感度波長域0.9~1.7um内で反射光を捉え、容器に入れた水を撮像した画像です。

画像:可視カメラで水を撮像した写真可視カメラ

画像:赤外線カメラで水を撮像した写真近赤外線カメラ

比較画像【放射光】

本製品の感度波長域 0.9~1.7μmm 内で放射光を捉え、半田ごてを撮像した映像です。

設定温度が230℃から350℃へ上昇していくにつれ、放射光が強まっています。

画像:設定温度230℃の半田ごてを赤外線カメラで撮影している場面設定温度 230℃

画像:設定温度350℃の半田ごてを赤外線カメラで撮影している場面設定温度 350℃

バンドパスフィルタを使用した近赤外線カメラ用途

バンドパスフィルタを用い、特定の波長域を抽出することで近赤外線カメラの活用用途が広がります。

バンドパスフィルタ 1000.0nm の場合
【フィルタ】
λ0 1000.0nm
λ1/2 21.0nm

画像:バンドパスフィルタ 1000.0nm

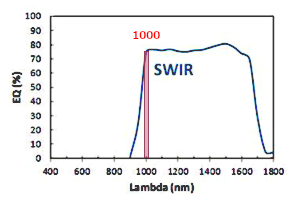

感度波長域グラフ上のバンドパスフィルタ1000.0nmでの領域

撮像例:手・指

血液中のヘモグロビンの波長域(600 ~ 1000nm)をバンドパスフィルタで抽出することにより、血管をより鮮明に撮像することが可能です。

可視カメラ
画像:可視カメラで手を撮影(1)
画像:可視カメラで手を撮影(2)
近赤外線カメラ(フィルタあり)
画像:近赤外線カメラで手を撮影(1)
画像:近赤外線カメラで手を撮影(2)
バンドパスフィルタ 1450.0nm の場合
【フィルタ】
λ0 1450.0nm
λ1/2 32.0nm

画像:バンドパスフィルタ 1450.0nm

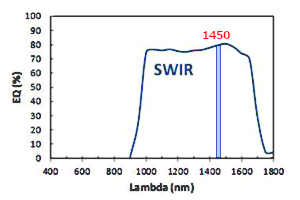

感度波長域グラフ上のバンドパスフィルタ1450.0nmでの領域

撮像例:水を吹掛けた個所
可視カメラ
画像:可視カメラで水滴を撮影
近赤外線カメラ(フィルタなし)
画像:近赤外線カメラ(フィルタなし)で水滴を撮影
近赤外線カメラ(フィルタあり)
画像:近赤外線カメラ(フィルタあり)で水滴を撮影
撮像例:落葉
可視カメラ
画像:可視カメラで落葉を撮影(1)
近赤外線カメラ(フィルタなし)
画像:近赤外線カメラ(フィルタなし)で落葉を撮影
近赤外線カメラ(フィルタあり)
画像:近赤外線カメラ(フィルタあり)で落葉を撮影
撮像例:砂糖(上)・塩(下)
可視カメラ
画像:可視カメラで砂糖・塩を撮影(1)
近赤外線カメラ(フィルタなし)
画像:近赤外線カメラ(フィルタなし)で砂糖・塩を撮影
近赤外線カメラ(フィルタあり)
画像:近赤外線カメラ(フィルタあり)で砂糖・塩を撮影
撮像例:水
可視カメラ

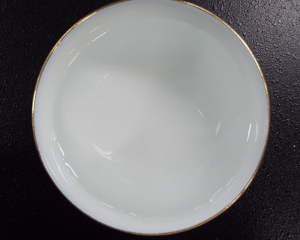

画像:可視カメラで水を撮影(1)
近赤外線カメラ(フィルタなし)

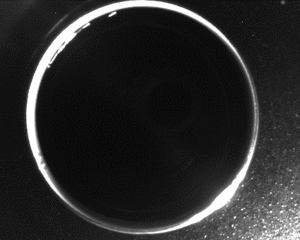

画像:近赤外線カメラ(フィルタなし)で水を撮影
近赤外線カメラ(フィルタあり)

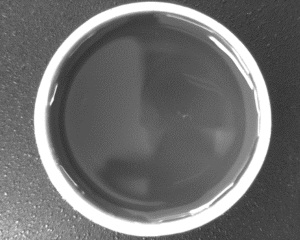

画像:近赤外線カメラ(フィルタあり)で水を撮影

InGaAsセンサー搭載近赤外線カメラ「NIRCam-640SN」紹介動画 YouTube

本製品、InGaAsセンサー搭載近赤外線カメラ「NIRCam-640SN」について、動画で紹介しています。

その他、ご不明点がございましたら、弊社までお問い合わせください

上記の動画は、YouTube のページでもご覧いただけます。

YouTube【InGaAsセンサー搭載近赤外線カメラ NIRCam-640SN 製品紹介】
