低画素遠赤外線カメラ VIM-80G2

コストパフォーマンス優れたインテリジェントカメラ 火災検知に最適!

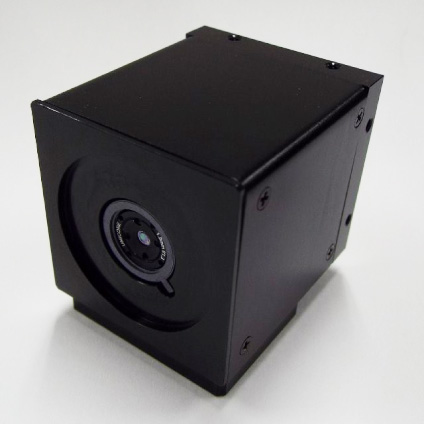

カメラ外観

・レンズマウント一体設計(写真は:f=1.9mmレンズ)
・カメラ単独で良否判定を行い、アラーム信号やメールを発信します。

特徴

  • 有効画素数:80×80ピクセル
  • 素子ピッチ:34μm
  • フレームレート:50fps
  • 判定アラーム機能内蔵(イーサ版)

用途

  • 簡易サーモグラフィ
  • 室内空調制御用センサ
  • プラント発火監視
  • 夜間簡易監視システム

撮影画像例

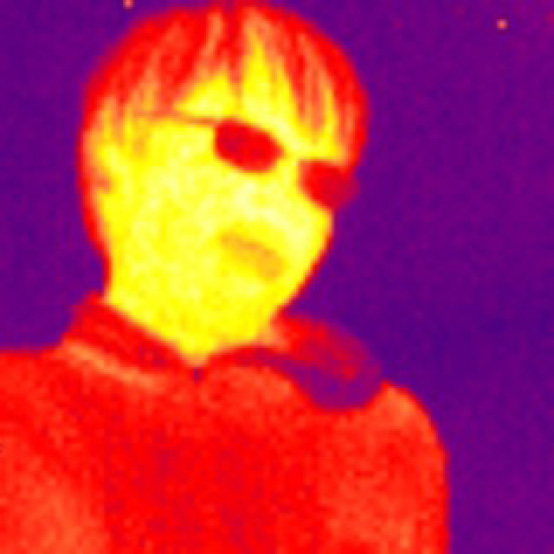

室内人物

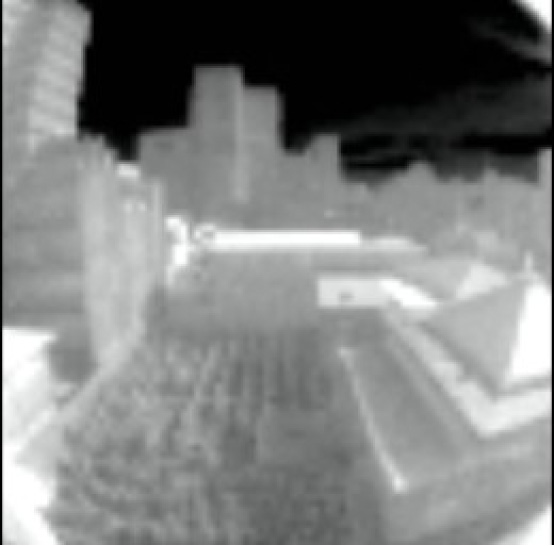

屋外ビル群

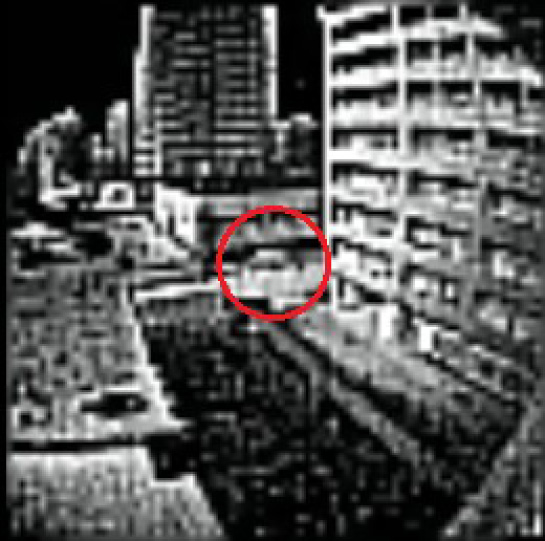

50m先車両

カメラ仕様

項目 仕様
有効画素数・ピクセルピッチ 80×80ピクセル、34um/pixel
フレームレート 標準50フレーム/秒
温度計測範囲 標準:-20~+120℃(オプションにて最高500℃まで対応可能)
絶対温度精度 ±2℃または±2%のどちらか大きいほう
感度波長帯域 8~14μm
画像出力インタフェース USB 2.0(UVC2.0対応) または
イーサネット(100BASE-TX UDP/IP)独自フォーマット
制御用インタフェース USBまたはイーサネット(専用ビューワソフト付属)
外部DIO 入力(撮像トリガ):1点、出力(アラーム出力):1点
判定機能 指定座標の温度値を計測し、指定上下限温度を越えたときにアラーム発報
補正処理 シャッタレス温度補正、不良ドット補正処理
ソフトウェア シャッタレスビューワ(画像表示、記録、エリア判定機能等)付属
電源 ①USB出力:USBバスパワー給電
②イーサネット出力:DC5V-400mA(専用ACアダプタ付属
使用温度・保存温度 -10~+50℃(結露なきこと)/-25~+60℃(結露なきこと)
寸法・重量 W33mm×H33mm×D40mm(本体のみ)、90g(レンズ含まず)

対応レンズ

レンズ仕様 水平画角 垂直画角
f=1.5mm F/1.2 105.2度 105.2度
f=1.9mm F/1.3 90.7度 90.7度
f=6.8mm F/1.4 23.1度 23.1度
f=13mm F/1.1 12.1度 12.1度

本体外観図


資料のダウンロード

資料のダウンロードはこちらから
