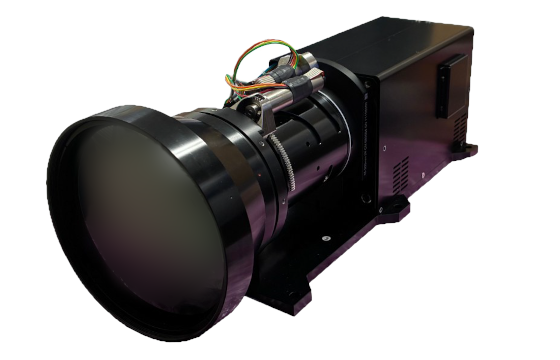

HMIR1280SM
冷却型IT2SLセンサを搭載した高感度中赤外線エリアカメラです。 従来機に比べて、フレームレートが最大60fpsとなり、サイズもコンパクトになりました。 ズームレンズとの組み合わせで夜間遠方監視に最適です。 1インチサイズのフィルタ内蔵も可能です。
特徴
- 有効画素数：1280×1024ピクセル
- 素子ピッチ：10μm
- 感度波長域：3.7～5μm
- 最大フレームレート：60fps
用途
- 樹脂材料識別
- ガス検知
- 高精度温度計測
- 夜間高解像度監視
画像
| 大阪国際空港 f=35mm時 | 大阪国際空港 f=690mm時 |
|---|---|
 |
 |
仕様
| 項目 | 仕様 |
|---|---|
| センサ | T2SLアレイセンサ（量子型 コールドシールド：F/4） |
| 有効画素数 | 1280×1024ピクセル |
| ピクセルピッチ | 10μm/pixel（受光面サイズ：12.8mm×10.24mm） |
| 感度波長 | 3.7 ～ 5μm |
| フレームレート | 最高60fps |
| AD分解能 | 14bit |
| センサNETD | 25mK以下 |
| 冷却システム | スターリングクーラー：T2SL K508N MTTF＞28000時間 (注１) |
| 画像出力インタフェース | 3G-SDI・GigE Vision・カメラリンク出力のいずれか |
| 制御用インタフェース | シリアル通信、または Pleora社ebusSDK経由の仮想シリアルコマンド制御 |
| 電源 | 電圧：DC 24V |
| 動作環境温度 | -20～+60℃（結露なきこと） |
| 寸法 | W119mm × H137mm × D368mm（レンズ含む設計値） |
(注1)MTTFは平均故障時間であり、動作寿命を保証するものではありません。弊社では定期的にクーラーの交換を推奨しております。

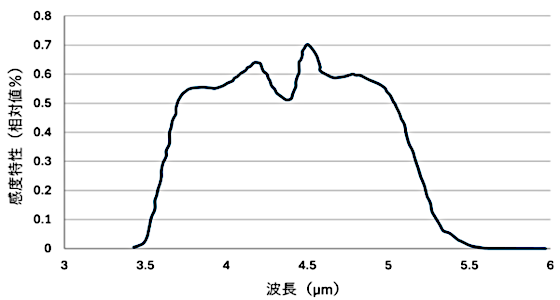

感度波長特性

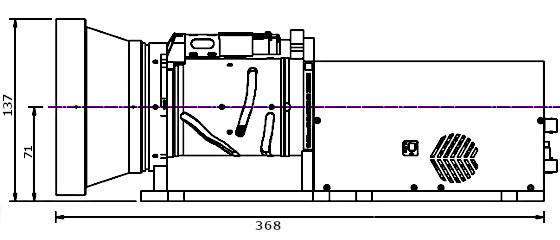

カメラ外観図
