低価格炎越し赤外線カメラ
VIM-640G2-WB/VIM-384G2-WB
 |
 |

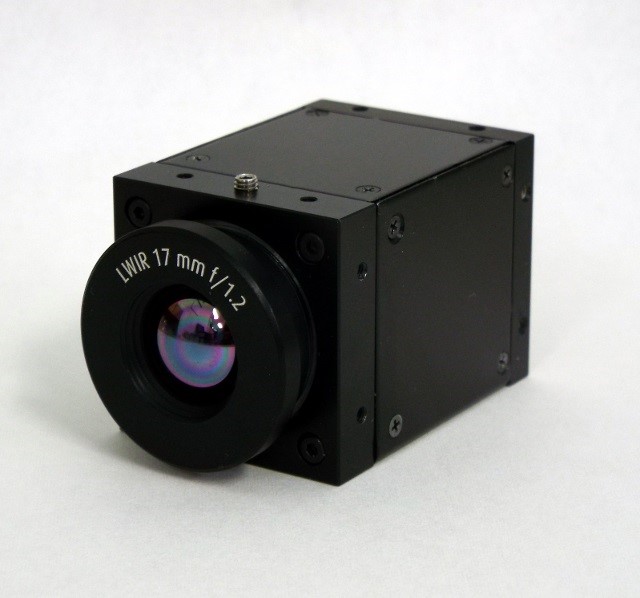

| VIM-640G2-WB | VIM-384G2-WB |
用途
- ゴミ焼却炉内の温度測定、ゴミ焼却炉内ゴミ監視、火力発電炉内温度測定、ガラス溶解炉温度測定
カメラ画像例
 |
 |

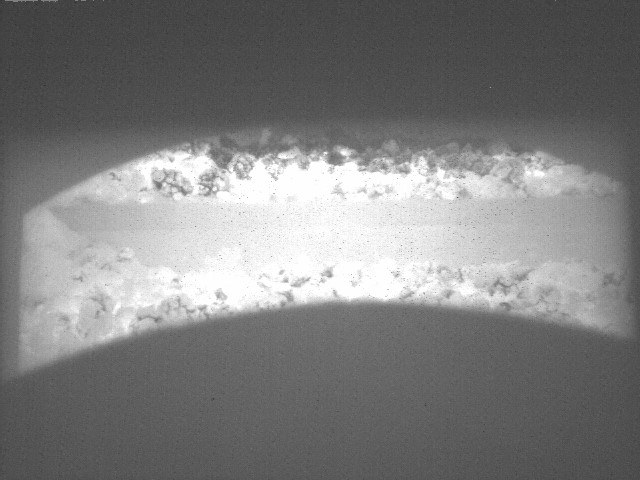

| 燃焼炉可視画像 | 同 炎越しカメラ画像 |
カメラ仕様
| 項目 | VIM-640G2-WB | VIM-384G2-WB |
|---|---|---|
| センサ | アモルファスシリコン型非冷却マイクロボロメータ | |
| 有効画素数 | 640×512ピクセル | 384×288ピクセル |
| ピクセルピッチ | １７um/pixel（受光面：10.9mm×8.2mm） | １７um/pixel（受光面：6.5mm×4.9mm） |
| 感度波長帯域 | 3.8um～4.0um透過フィルタ内蔵（フィルター無し：3～14um） | |
| フレームレート／ ＡＤ分解能 |
30フレーム／秒 １４ｂｉｔ | |
| 画像出力インターフェース | CameraLink Base Configuration × １又は、 USB 2.0 High Speed又は、 コンポジットビデオ出力（NTSC）又は、 Ethernet100BaseTX |
|
| 制御用インターフェース | CameraLink経由のUART又は、USB経由の場合は、シリアル通信又は、コンポジットの場合：RS-232C 又は Ethernetの場合は、Telnet通信 | |
| 電源 | ＤＣ５Ｖ 但し、USBの場合は、USB給電が可能 | |
| 動作環境温度 | －１０～＋５０℃（結露なきこと） | |
| 温度制御機能 | なし | |
| 外部トリガ機能 | 非同期トリガ撮像可能（CameraLink CC1経由でトリガ入力） | |
| レンズマウント | 各種レンズメーカーに対応可能 | |
| カメラ寸法 | W38mm×H38mm×D72mm (レンズ含まず) |
W33mm×H33mm×D52mm (レンズ含まず) |

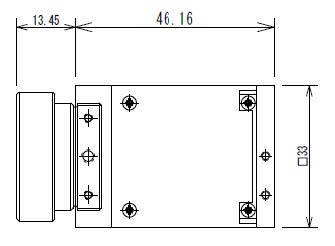

カメラ外観図
| VIM-640G2-WB |  |
|---|---|
| VIM-384G2-WB |  |
