T2SL空冷近赤外線カメラHigh-sensitivity cooled middle IR Camera
【カメラ型番変更のお知らせ】
このたび、弊社赤外線カメラの型番を変更させていただく事になりました。
詳細につきましては、ラインナップ型番 変更一覧 [PDF] をご確認下さいますよう、お願い申し上げます。
NIR320SS
InGaAs/GaAsSbTypeⅡ超格子素子FPAを搭載した、広帯域近赤外線カメラです。
冷却方式を従来の水冷から空冷に変更し、水冷ユニットを排除しました。
カメラリンク出力で、外部トリガ撮影にも対応しております。
小型で独自空冷機構により、TEC温度も従来より低温（-85℃）で動作できます。

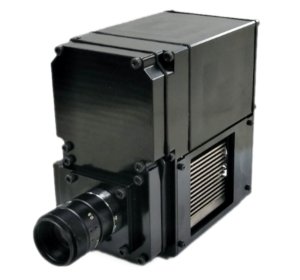

f=50mmレンズとの組合せ外観
特徴
- 有効画素数：320×256ピクセル
- 素子ピッチ：30μm
- 感度波長域：1.0～2.35μm
- 最大フレームレート：350fps
用途
- 水分検出
- シリコンウェハー透過検査
- 異種材料識別（医薬品など）
- 高温温度計測
画像

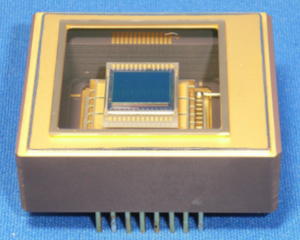

| ディテクタ外観 | シリコンウェハー |
|---|---|
 |
 |
仕様
| 項目 | 仕様 |
|---|---|
| センサ | TypeⅡ超格子結晶アレイセンサ |
| 有効画素数 | 320×256ピクセル |
| ピクセルピッチ | 30μm/pixel（受光面サイズ：9.6mm×7.68mm） |
| 感度波長 | 1.0 ～ 2.35μm |
| フレームレート | 最高350fps |
| AD分解能 | 16bit |
| システム構成 | カメラヘッド |
| 画像出力インタフェース | GigE Vision × 1 |
| 電源 （コントロールユニット入力） |
電圧：DC 24V-1.8A（定常時） 消費電力：最大65W |
| 使用温度 保存温度 |
0～+40℃（結露なきこと） |
| 温度制御機能 | センサ内臓ペルチェクーラーによるTEC搭載 （排熱は空冷にて外部冷却） |
| レンズマウント | 標準：Cマウント |
| カメラヘッド寸法 | W70mm × H125mm × D120mm（レンズ含まず） |
| カメラ本体 | 約2kg以下（※装着レンズにより変動） |

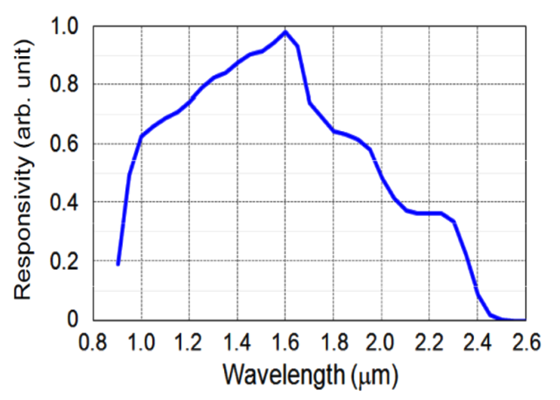

感度波長特性

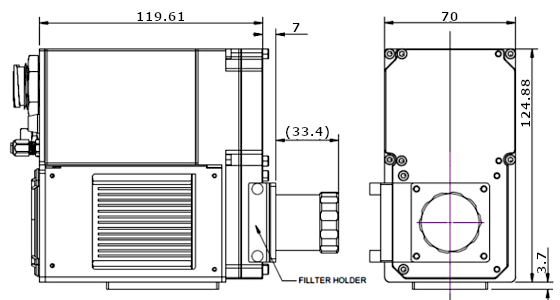

カメラ外観図
