遠赤外線カメラVIM640AT+ズームレンズLZOPH15_60-140 組み合わせ紹介

【カメラ型番変更のお知らせ】

このたび、弊社赤外線カメラの型番を変更させていただく事になりました。

詳細につきましては、ラインナップ型番 変更一覧 [PDF] をご確認下さいますよう、お願い申し上げます。

遠赤外線カメラ+ズームレンズ
組み合わせ紹介
VIM640AT+LZOPH15_60-140

1. 概要

「VIM640AT」はATTO640センサ(ピクセルピッチ 12μm)を搭載することにより、使用可能なレンズが増えました。 実装可能なズームレンズも増えるため、用途の幅が更に広がります。

また、低価格センサを使用しているので、弊社製品をお求めやすい価格で提供することが可能となりました。

※レンズ型番 OPH-1560Z → LZOPH15_60-140 へ変更になりました。

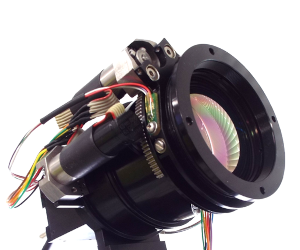

遠赤外線カメラVIM640AT+LZOPH15_60-140 カメラ本体

2. カメラ仕様

項目 仕様
カメラ型番 VIM640AT
有効画素数 640 × 480
ピクセルピッチ 12μm / ピクセル
感度波長帯域 8 ~ 14μm
カメラNETD
F/1.0 300K 30Hz
<70mK(※1)
フレームレート 30fps (固定)
TEC なし
カメラ補正方式 シャッタレス補正 または 内部シャッタ補正
シャッタ シャッタレスタイプ
キャリブレーション
テーブル
1シーン(2シーンまでオプション対応)
電源 【電源】5V 0.5A / 【シャッタ用電源】5V 2A
シーン温度範囲 -20℃ ~ +120℃
【オプション】50℃ ~ 500℃まで対応可能
(その他温度レンジについてはご相談下さい)
温度動作 -10℃ ~ +50℃(結露なきこと)
保存温度 -25℃ ~ +50℃(結露なきこと)
寸法・重量(本体のみ) W38×H38×D50.7 / 200g以下

(※1)レンズやシーン温度範囲や動作温度範囲によっては、達成できない場合があります。

3. レンズ仕様

項目 仕様

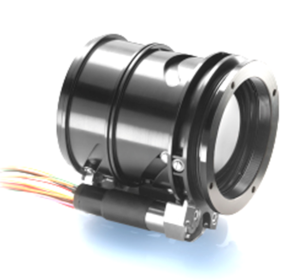

レンズ型番 画像:レンズLZOPH15_60-140外観
LZOPH15_60-140
(旧型番:OPH-1560Z)
F値 1.4
焦点距離 【WFOV】15mm / 【NFOV】60mm
最焦点距離 【WFOV】1m / 【NFOV】2m
重量 500g
寸法 L80mm × H89mm × ODΦ62mm

4. 撮像画像

可視カメラ
画像:可視カメラ撮影
画像:可視カメラ撮影(拡大時)
VIM640AT+LZOPH15_60-140
画像:赤外線カメラVIM640AT+LZOPH15_60-140撮影
画像:赤外線カメラVIM640AT+LZOPH15_60-140撮影(拡大時)

5. 使用可能なズームレンズ(一例)

項目 仕様
レンズ
型番
画像:レンズ[OPH-15100Z]外観LZOPH15_100-140
(旧)OPH-15100Z
画像:レンズ[OPH-25150Z]外観LZOPH25_150-140
(旧)OPH-25150Z
画像:レンズ[OPH-25225Z]外観LZOPH25_225-150
(旧)OPH-25225Z
画像:レンズ[OPH-40300Z]外観LZOPH40_300-150
(旧)OPH-40300Z
F値 1.4 1.4 1.5 1.5
焦点
距離
【WFOV】15mm
【NFOV】100mm
【WFOV】25mm
【NFOV】150mm
【WFOV】25mm
【NFOV】225mm
【WFOV】40mm
【NFOV】300mm
最焦点
距離
【WFOV】1m
【NFOV】10m
【WFOV】0.5m
【NFOV】13m
【WFOV】2m
【NFOV】20m
【WFOV】2m
【NFOV】10m
重量 1.4kg 1.9kg 4.3kg 9.5kg
寸法 133mm
×
Φ105mm
132.9mm
×
Φ141mm
239mm
×
Φ178mm
299.5mm
×
Φ204mm

6. 遠赤外線カメラ+ズームレンズ組み合わせ[VIM640AT+LZOPH15_60-140]製品紹介(映像)

遠赤外線カメラ+ズームレンズ組み合わせ[VIM640AT+LZOPH15_60-140]製品 について、上記の内容を動画で紹介しています。

その他、ご不明点がございましたら、弊社までお問い合わせください

上記の動画は、YouTube のページでもご覧いただけます。

YouTube【遠赤外線カメラ+ズームレンズ 組み合わせ[VIM640AT+LZOPH15_60-140]製品紹介】
